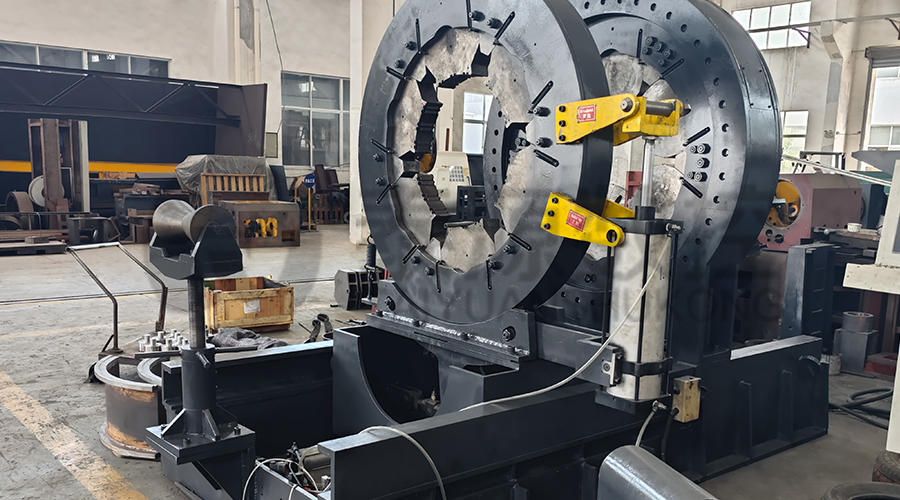

Die Drehmaschine für Gehäuse- und Rohrkupplungen ist eine spezialisierte CNC-Werkzeugmaschine, die für die präzise Montage und Demontage von Kupplungen an Öllund-Rohrleitungen (OCTG) entwickelt wurde. Diese Ausrüstung integriert mechanische, hydraulische und elektronische Steuerungssysteme, um sicherzustellen, dass die Drehmoment- und Positionsanforderungen des Ausgleichs den API 5CT-Spezifikationen entsprechen. Entwickelt für Montage der Kupplung mit hohem Drehmoment Die Einheit bewahrt die strukturelle Integrität der Gewindeverbindung und optimiert gleichzeitig den Produktionsdurchsatz in Rohrfertigungslinien.
Technisches Design und Betriebsmerkmale
Die architecture of the bucking unit utilizes a Spindelantriebssystem mit geringer Trägheit und ein leistungsstarker hydraulischer Zangenmechanismus. Diese Konfiguration ermöglicht die kontinuierliche Überwachung von Drehmoment-Umdrehungswerte Dies ist von entscheidender Bedeutung, um ein übermäßiges Anziehen oder Abfressen des Gewindes beim Zusammenbau von Gehäuse und Rohren zu verhindern. Das Bett im Drehmaschinenstil bietet ein stabiles Fundament, das Vibrationen minimiert und gewährleistet gleichmäßiger Gewindeeingriff und langfristige geometrische Präzision.
Ausgestattet mit einem speicherprogrammierbare Steuerung (SPS) Das System unterstützt automatisierte Abläufe für unterschiedliche Rohrdurchmesser und Stahlsorten. Die Nicht markierende Backen oder spezielle Greifmatrizen werden eingesetzt, um Oberflächenverformungen bei hochlegierten Materialien zu verhindern, eine häufige Anforderung für Rohrbaugruppe aus korrosionsbeständiger Legierung (CRA). . Durch die Verwendung eines Feedback-Mechanismus mit geschlossenem Regelkreis passt die Gegeneinheit die Drehzahl und den Druck in Echtzeit an die spezifischen Anforderungen an Gewindeparameter der Kupplung .
Wichtige Leistungsvorteile
- Drehmomentgenauigkeit: Hochpräzise Sensoren sorgen für eine Datenerfassung in Echtzeit Aufbau der API-Kopplung , um sicherzustellen, dass jede Verbindung zertifizierten Sicherheitsstandards entspricht.
- Einsatzvielfalt: Kann ein breites Spektrum an Rohrgrößen handhaben, von Rohren mit kleinem Durchmesser bis hin zu großformatigen Gehäusen, ohne dass umfangreiche Werkzeugwechsel erforderlich sind.
- Steifigkeit und Stabilität: Die reinforced frame construction allows for Hochleistungsbetrieb in anspruchsvollen Industrieumgebungen.
- Datenintegration: Die system records make-up graphs (Torque vs. Turns) for quality traceability, essential for OCTG-Fertigungskonformität .
Technische Spezifikationen
| Parameterbeschreibung | Technische Daten / Reichweite | Einheit |
| Anwendbarer Rohrdurchmesserbereich | 60,3 – 508 (anpassbar) | mm |
| Maximales Make-up-Drehmoment | 10.000–150.000 (je nach Modell) | N·m |
| Spindelgeschwindigkeitsbereich | 0,5 - 25 (stufenlos variabel) | U/min |
| Genauigkeit der Drehmomentmessung | ±1 % | Voller Maßstab |
| Spannmodus | Mehrpunkt-Hydraulik/Synchron | Typ |
| Kontrollsystem | CNC/SPS mit Drehmoment-Drehmoment-Überwachung | Plattform |
| Stromversorgung | 380V / 415V / 440V (50/60Hz) | V/Hz |
Anwendungen in der Herstellung von Erdölgeräten
Die Drehmaschine für Gehäuse- und Rohrkupplungen wird hauptsächlich verwendet in Einrichtungen zum Einfädeln von Rohren und Ölfeld-Servicezentren. Es dient als entscheidende Komponente bei der Herstellung von API-zertifiziertes Gehäuse und Rohre , wo die manuelle Nachspeisung für hohe Druckanforderungen nicht ausreicht. Diese Maschine ist auch unverzichtbar für Premium-Verbindungsbaugruppe , wobei der spezifische Drehmoment-Schulter-Kontakt durch digitale Diagramme überprüft werden muss.
Häufig gestellte Fragen
1. Wie stellt die Gegeneinheit die Integrität hochwertiger Gewindeverbindungen sicher?
Die unit utilizes a sophisticated Computergestütztes Drehmoment-Überwachungssystem das die Beziehung zwischen dem aufgebrachten Drehmoment und der Anzahl der Umdrehungen verfolgt. Dies ermöglicht die präzise Erkennung des „Schulterpunkts“ bei Premium-Verbindungen. Jiangsu Taiyuan CNC-Werkzeugmaschine Co., Ltd. Das 2003 gegründete Unternehmen mit Sitz im East Industrial Park der Stadt Taixing entwickelt diese Maschinen mit Technologien für hohe Steifigkeit und Fehlerstellenreduzierung. Unser Kupplung von CNC-Rohrgewindedrehmaschinen und Gegeneinheiten sind so konzipiert, dass sie die Präzision über lange Zeiträume beibehalten und sicherstellen, dass selbst komplexe Gewindeprofile ohne Beschädigung montiert werden, und erfüllen so die strengen Standards internationaler Ölfeldunternehmen.
2. Kann diese Ausrüstung in eine vollautomatische OCTG-Produktionslinie integriert werden?
Ja, die Gegeneinheit ist für eine nahtlose Integration konzipiert automatische Rohrhandhabungssysteme und Förderstrecken. Jiangsu Taiyuan CNC-Werkzeugmaschine Co., Ltd. , das eine Fläche von 24.800 ㎡ umfasst und als wichtige Produktionsbasis für dient Nationale Herstellung von Erdölausrüstung bietet Komplettlösungen einschließlich Produktionslinien für Bohrgestänge und Spezialschleifmaschinen. Unsere Produkte werden häufig von Weltmarktführern wie Shanghai Baosteel und internationalen Firmen in den Vereinigten Staaten und Japan eingesetzt. Die hohe Antriebsleistung und der einfache Aufbau unserer Anlagen ermöglichen eine hohe Produktionseffizienz und eine hohe Einschaltdauer in moderne automatisierte Fabriken.
3. Welche Zertifizierungen und Qualitätsstandards erfüllen diese Maschinen?
Unser Drehmaschine für Gehäuse- und Rohrkupplungen wird unter strengen Qualitätskontrollprotokollen hergestellt. Jiangsu Taiyuan CNC-Werkzeugmaschine Co., Ltd. hat die GBT- und ISO-Qualitätssystemzertifizierung erhalten und ist als nationales, vertrauenswürdiges Qualitätsunternehmen anerkannt. Unser technisches Fachwissen erstreckt sich auf eine breite Palette von Spezialwerkzeugen, darunter Bohrkragen-Gewindedrehmaschinen and Schneckenpumpen-Rotorfräsmaschinen . Diese Produkte sind auf hohe Spezifität und Zuverlässigkeit ausgelegt und stellen sicher, dass jede verarbeitete Verbindung den Sicherheitsanforderungen der Geologie-, Bergbau- und Chemieindustrie weltweit entspricht.
Für detaillierte Projektberatungen oder individuell OCTG-Verarbeitungsausrüstung Für weitere Konfigurationen wenden Sie sich bitte an unseren technischen Vertrieb. Wir freuen uns darauf, die Entwicklung mit Ihnen zu teilen, um eine bessere Zukunft zu schaffen.
